2025年10月17日

スイッチング損失を他社同等品と比べ20%以上低減* 　車載用IPM【SAM265M50AS3】

高圧3相モータ用ドライバ「SAM2シリーズ」のうち、「SAM265M50AS3」の量産を開始しました。

SAM2シリーズは、出力スイッチング素子、プリドライバ、制限抵抗付きブートストラップダイオード、サーミスタなど、3相モータを制御するために必要なデバイスを集約したオールインワンタイプの製品です。
基板面積の小型化や、高圧回路設計の簡易化に貢献します。

今回量産したSAM265M50AS3は、車載用途に対応した最大定格650 V / 50 Aの製品です。

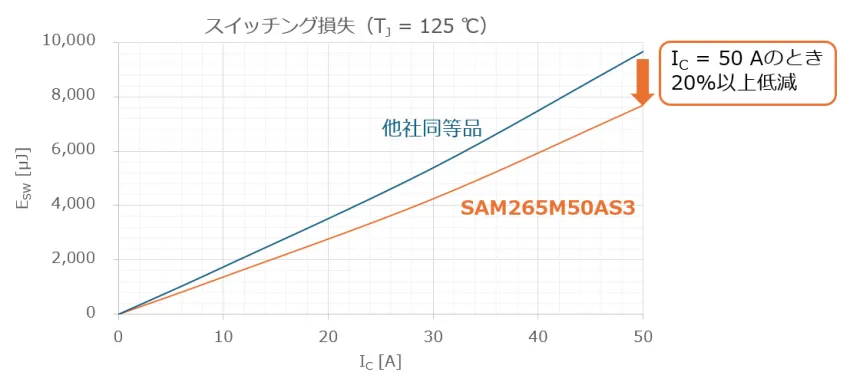

他社同等品と比較して、スイッチング損失を20%以上低減しました*（条件：TJ = 125 ℃、IC = 50 A）。
これによりIPMの温度上昇を抑えられるため、熱設計の自由度が向上します。

さらに、絶縁耐圧は2500 V（1分）を保証、ジャンクション温度は175℃を保証しています。車載規格のAQG324にも準拠した安全性の高い製品です。
また、高精度の温度検出機能により、実動作の温度範囲の拡大や、モータシステムの品質向上に貢献します。

電動車（xEV）などの高圧補機システム（電動コンプレッサ、電動ウォーターポンプ、電動オイルポンプなど）に最適です。

*2025年10月現在　当社調べ

SAM2シリーズ ラインアップ

車載向け製品は産業機器用途でもご使用いただけます。

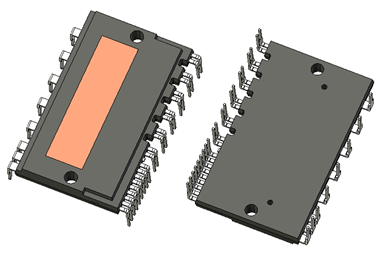

製品名・データシート	VCES	IC	VCE(SAT)(Typ.)	推奨用途	特長	パッケージ
SAM265M30AA1	650 V	30 A	1.70 V	車載	低ノイズ	SAM2 パッケージ LF2540, LF2541
SAM265M50AA1	650 V	50 A	1.70 V	車載	低ノイズ
SAM265M50AS3	650 V	50 A	1.80 V	車載	低損失
SAM212M05AF1**	1200 V	5 A	1.40 V (TBD)	車載	低損失
SAM212M10AF1**	1200 V	10 A	1.70 V (TBD)	車載	低損失
SAM212M15AF1	1200 V	15 A	1.70 V	車載	低損失
SAM265M50BS3	650 V	50 A	1.70 V	産業機器	低損失
SAM212M05BF1	1200 V	5 A	1.30 V	産業機器	低損失
SAM212M10BF1	1200 V	10 A	1.60 V	産業機器	低損失
SAM212M15BF1	1200 V	15 A	1.70 V	産業機器	低損失
