2025年6月19日

　

　

AEC-Q100に準拠した車載用2チャネルスタンダードデジタルアイソレーターの発売について

　

　

　

　

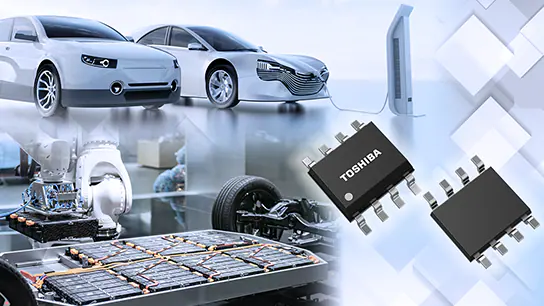

当社は、車載用スタンダードデジタルアイソレーターとして、100kV/μs (typ.)[注1]の高いコモンモード過渡耐性 (高CMTI) による安定動作と、50Mbps (max)[注2]の高速データ通信を実現した、ハイスピード2チャネル車載用スタンダードデジタルアイソレーター「DCM32xx00シリーズ」4品種を製品化しました。新製品は、自動車用電子部品の信頼性を確保するための品質規格AEC-Q100に準拠しています。本日から出荷を開始します。

ハイブリッド車 (HEV) と電気自動車 (EV) のオンボードチャージャー (OBC) やバッテリーマネジメントシステム (BMS) などでは安全性と信頼性を確保するために、絶縁を担保しノイズの伝搬を防ぐアイソレーションデバイスは欠かせません。これらのアイソレーションデバイスに要求される、多チャネルの高速通信、 高CMTI要求へのソリューションとして、車載用スタンダードデジタルアイソレーターは適しています。
新製品は当社独自の磁気結合型絶縁伝搬方式[注3]を採用することで、高CMTI 100kV/μs (typ.) を実現しました。これにより、絶縁信号伝送における入出力間の電気的ノイズに対する耐性が強く、安定した制御信号伝送ができ、機器の安定動作に貢献します。 また、低パルス幅歪0.8ns (typ.)[注2]、50Mbps (max)[注2]のデータ伝送速度を実現しました。CAN[注4]通信を搭載したI/Oインターフェースなどの2チャネルの高速通信用途に適しています。

ハイスピード4チャネル車載用スタンダードデジタルアイソレーター当社はすでにを量産化しており、このたび、これに加え2チャネルの小型SOIC8-Nパッケージ製品をラインアップに追加しました。今後、車載と産業用機器向けにチャネル数とパッケージの展開を進めていきます。フォトカプラーとともに車載用機器で必要とされるデータ伝送の確実性とリアルタイム性をささえる高品質な絶縁デバイスを提供します。

　

[注1] 測定条件: VDD1=VDD2=4.5～5.5V、VCM=1500V、Topr=-40～125°C
[注2] 測定条件: VDD1=VDD2=4.5～5.5V、Topr=-40～125°C
[注3] 東芝レビュー78巻1号 (2023年1月) 「カーボンニュートラル実現に貢献する高ノイズ耐性のデジタルアイソレーター」で発表した当社独自技術

　 https://www.global.toshiba/content/dam/toshiba/jp/technology/corporate/review/2023/01/a09.pdf(PDF: 852KB)

[注4] CAN (Controller Area Network): 主に自動車用の通信ネットワークとして用いられるシリアル通信規格

　

　

応用機器

　

車載用機器
・バッテリーマネジメントシステム (BMS)
・オンボードチャージャー (OBC)
・インバーター制御

　

　

新製品の主な特長

　

車載用機器
・高コモンモード過渡耐性: CMTI=100kV/μs (typ.)[注1]
・高速データ伝送速度: tbps=50Mbps (max)[注2]
・低パルス幅歪: PWD=0.8ns (typ.)[注2]
・2チャネル対応 (各製品の詳細は主な仕様をご覧ください): 順方向1チャネル、逆方向1チャネル; 順方向2チャネル、逆方向0チャネル

　

　

新製品の主な仕様

　

(特に指定のない限り、T_opr=-40～125°C)

品番					DCM321C00	DCM321D00	DCM320C00	DCM320D00
チャネル数 (順方向 : 逆方向)					2 (1:1)		2 (2:0)
デフォルト出力ロジック					Low	High	Low	High
入出力制御					無し
パッケージ					SOIC8-N
絶対 最大 定格	動作温度 Topr (°C)				-40～125
	保存温度 Tstg (°C)				-65～150
	絶縁耐圧 BVS (Vrms)	t=1min、 Ta=25°C	Min	3000
電気的 特性	コモンモード 過渡耐性 CMTI (kV/μs)	VDD1=VDD2= 4.5～5.5V、VCM=1500V	Typ.	100
	データ転送速度 tbps (Mbps)	VDD1=VDD2= 4.5～5.5V	Max	50
	パルス幅歪 PWD (ns)		Typ.	0.8
	伝搬遅延 tPHL、tPLH (ns)			10.9
