2025年3月14日

　

　

車載スイッチング電源向けショットキダイオード
「SPEG-21015/SPEG-21515」量産開始のご案内
面実装リフロー対応、AEC-Q101準拠、150V 10A/15A　ショットキダイオード新製品

　

　

サンケン電気株式会社（埼玉県新座市北野3-6-3）は、車載スイッチング電源向けショットキダイオードとして「SPEG-21015」「SPEG-21515」の量産を開始しました。 本製品は、ピーク繰り返し逆電圧が150 V、平均順方向電流が10 A（SPEG-21015）および、 15 A（SPEG-21515）のショットキダイオードです。
トレンチ構造を採用したことにより従来のショットキダイオードよりも順方向電圧V(F)と漏れ電流I(R)を低減しました。
これにより、セットの発熱低減や、電源効率の向上に寄与します。
パッケージは、TO252-2L小型面実装を採用しています。10 A品、15 A品ともに車載向け信頼性規格であるAEC-Q101に準拠しており、ラインアップ拡充および多様化する市場ニーズに対応しました。

※V(F)、I(R)の標記は、以下画像中の表現が正しい表記となります。

　

■特長
　・トレンチ構造採用による低V(F)、低I(R)を実現
　・AEC-Q101準拠
　・難燃性UL94V-0相当
　・端子部Pbフリー（RoHS対応）

　

■特性とメリット　　
　・低V(F)と低I(R)
　・トレンチ構造により、一般的なショットキダイオードより低V(F)と低I(R)を実現します。
　・低V(F)により導通損失を低減し、低I(R)により熱暴走温度に対する余裕度を確保できます。
　・効率的な電力変換が可能となるため、電力損失を最小限に抑えることができます。

　

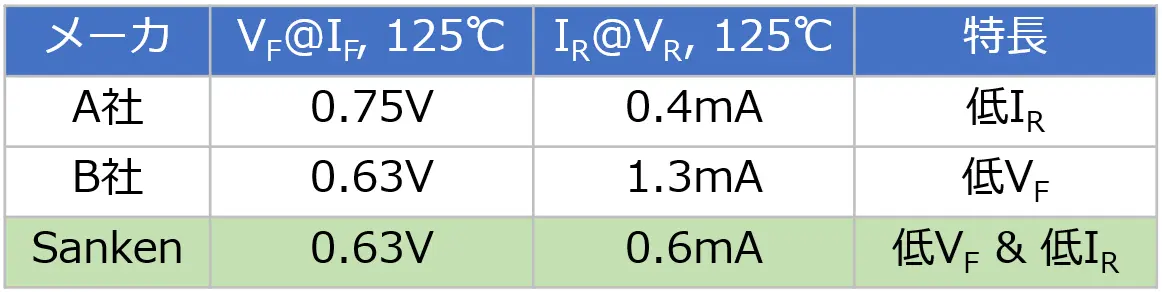

他社比較(同スペックTO252/150V/10A)

　

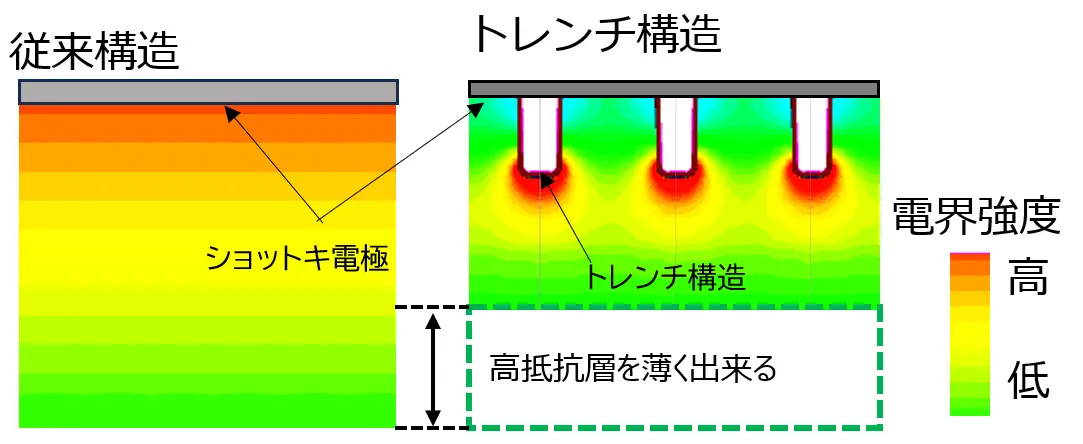

チップ断面構造比較

　

　・トレンチ構造によるチャネル効果により
　　ショットキ電極の電界強度を下げ、低I(R)化。
　・トレンチの設計を最適化する事で
　　耐圧を確保しつつ高抵抗層(epi層)の抵抗を
　　下げることが可能となり、低V(F)化。

　

　

　

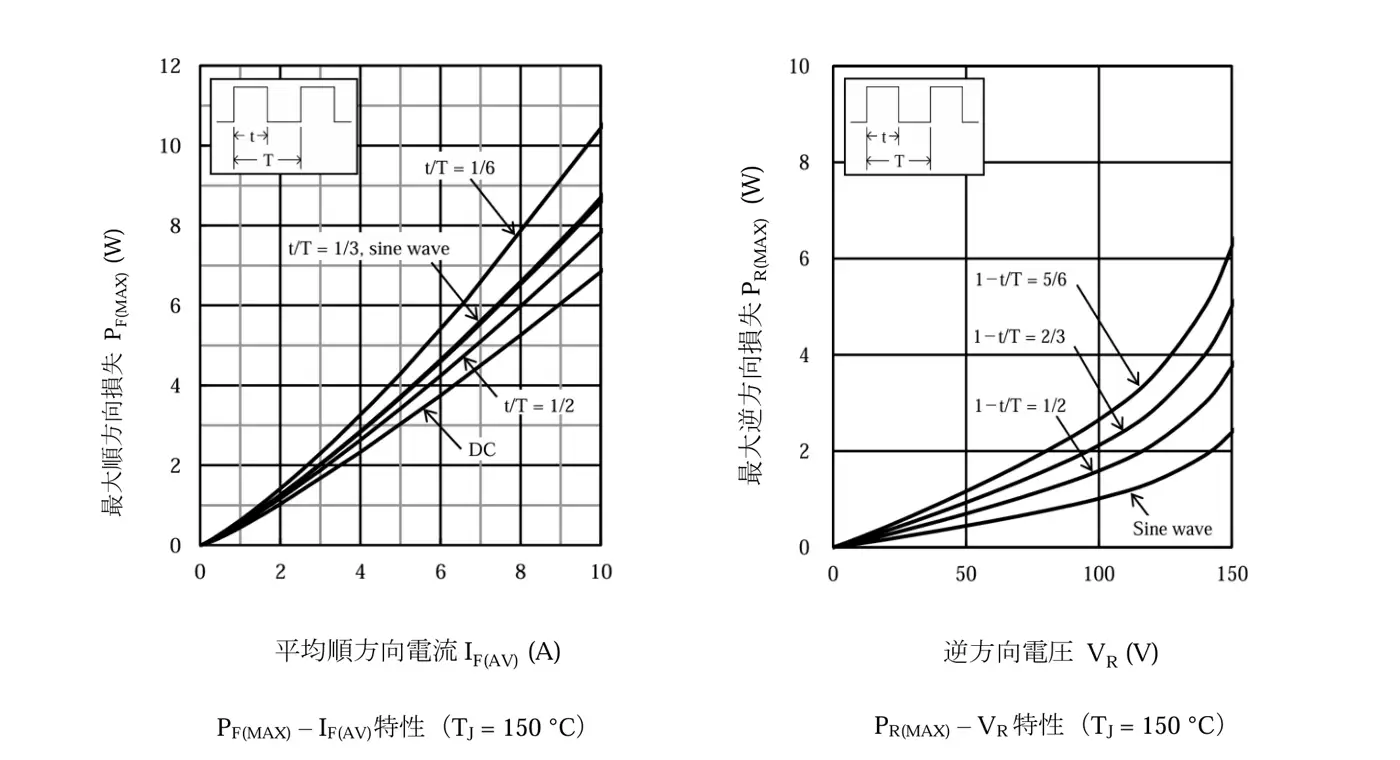

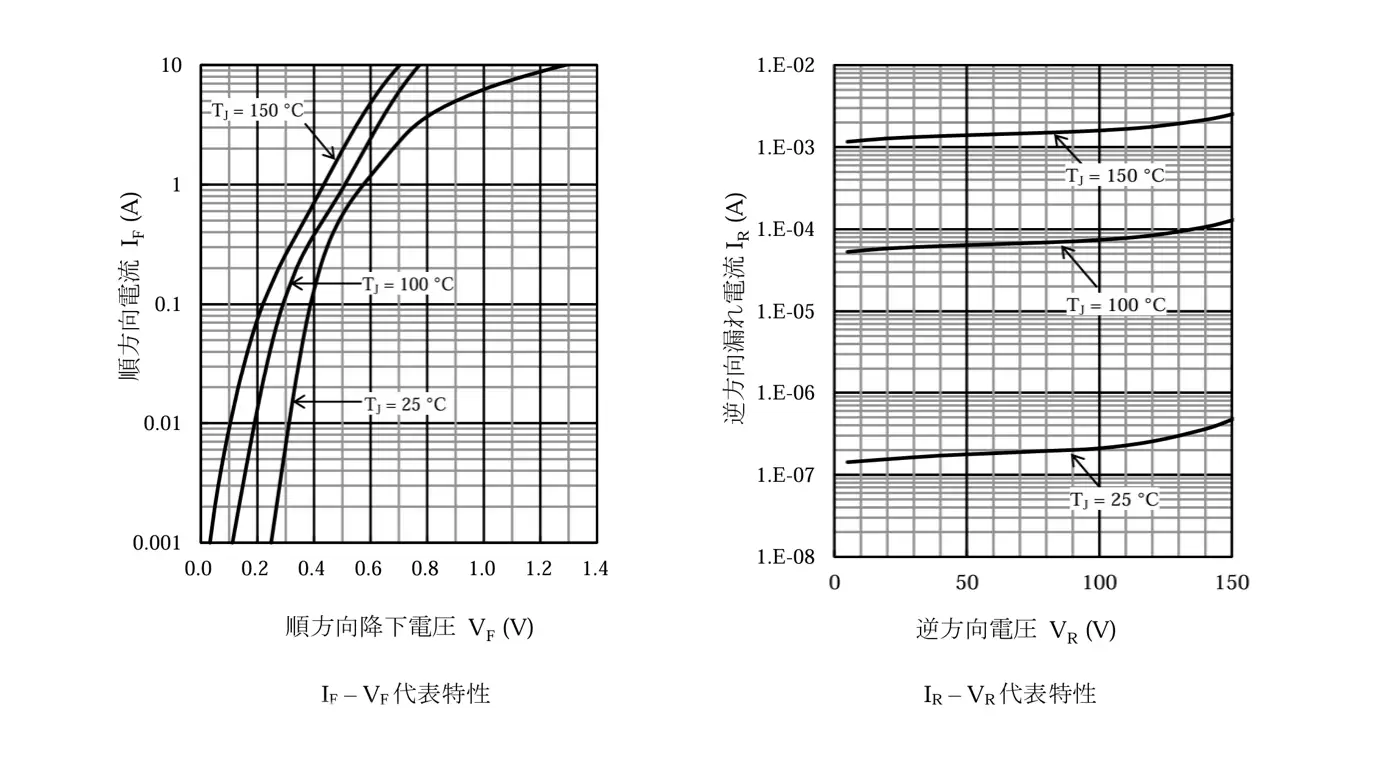

■代表特性 SPEG-21015

　

　

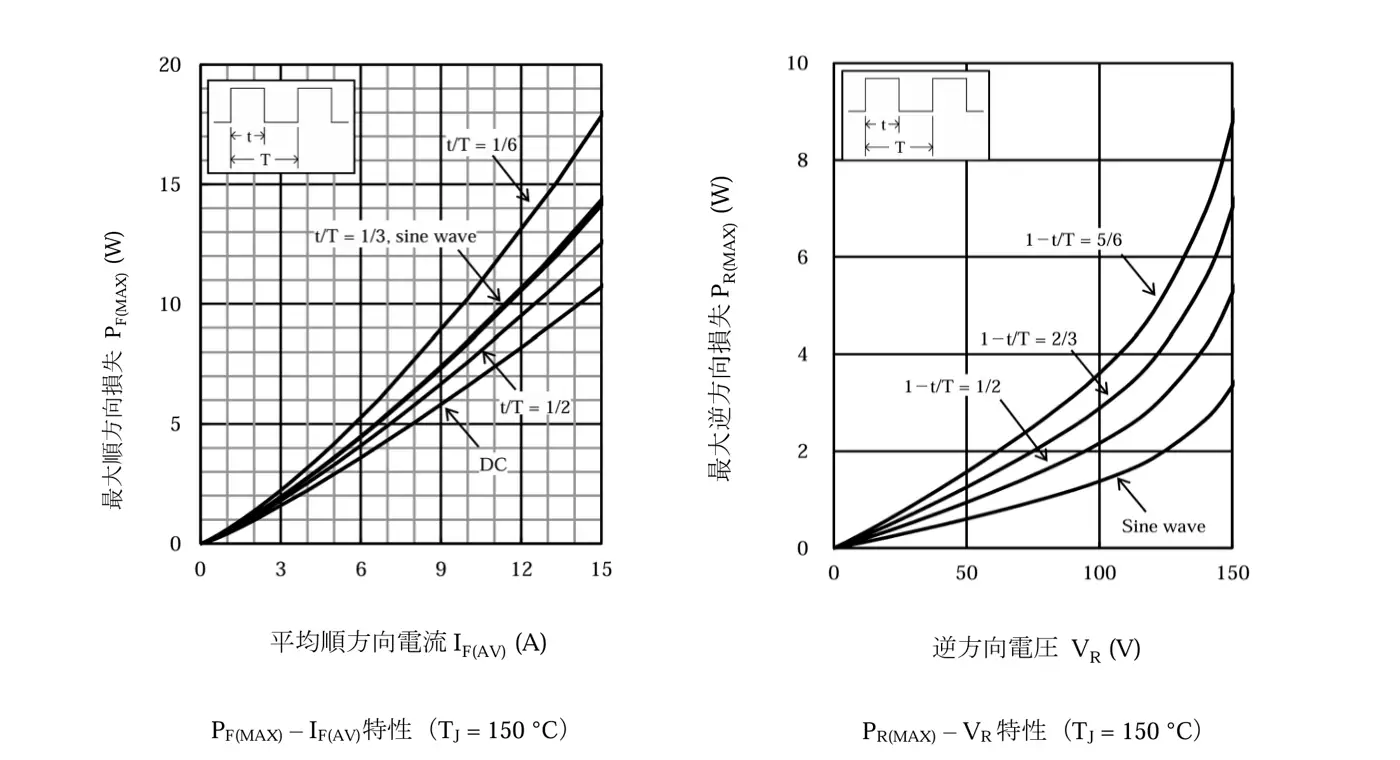

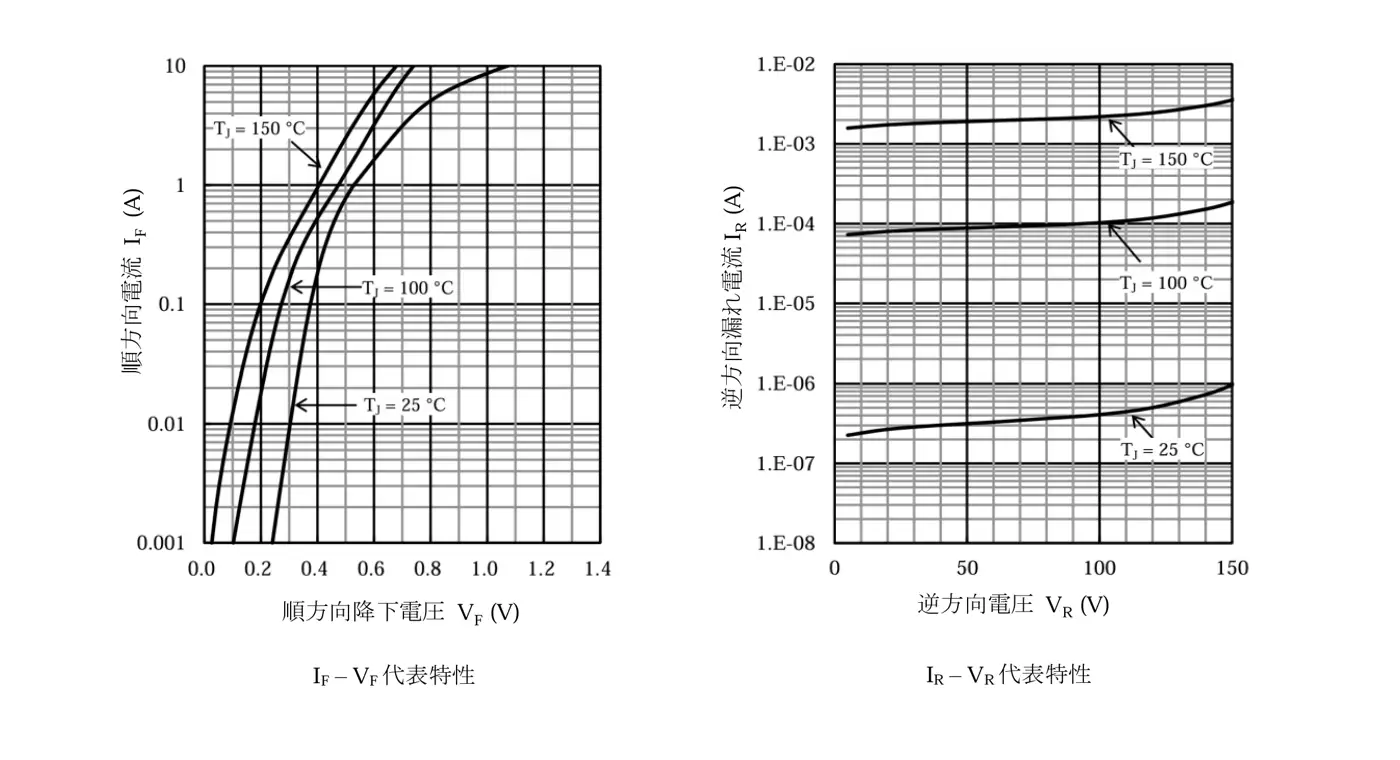

■代表特性 SPEG-21515

　

　

■用途
　・スイッチング電源
　・２次側整流
　・逆接保護

　

■応用回路例

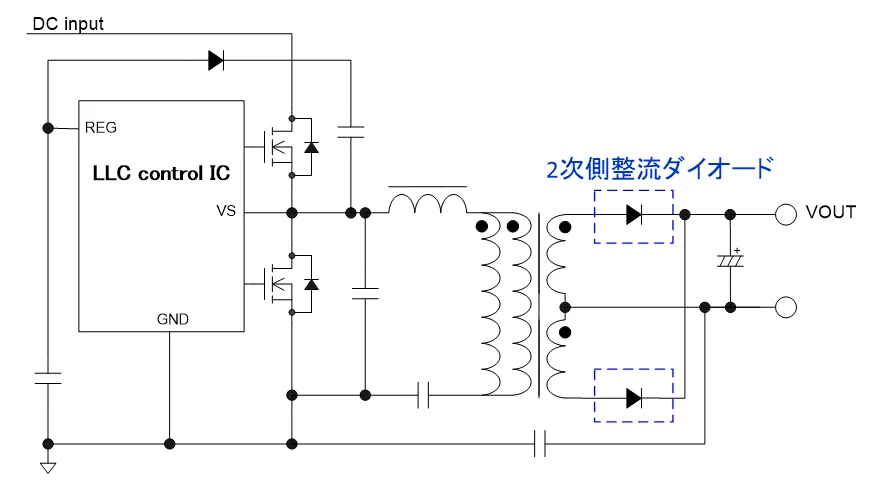

　・２次側整流

LLC電流共振コンバータの概略構成と、本製品の挿入位置

　

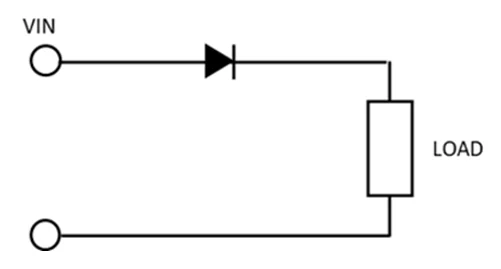

・逆接保護

逆接保護用として使用する場合の、本製品の挿入位置

　

■パッケージ情報　TO252-2L (6.6mm X 10 mm)

SPEG-21015

SPEG-21515

　

(共通）ピンアサイン

（共通）内部接続図

　

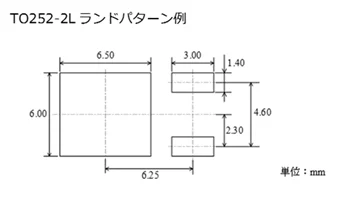

（共通）推奨ランドパターン/フットプリント図

　

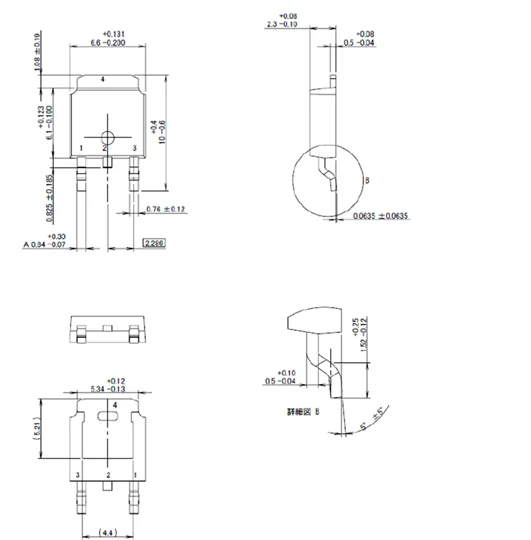

（共通）外形寸法図

　

備考
　・単位：mm
　・寸法には樹脂バリ、突起、ゲートバリを含みません。
　・はんだ付けする場合は、以下の条件内で、できるだけ短時間で作業ください。
　　リフロー　MSL-1 （Moisture Sensitivity Level 1)
　　予備加熱　　150 °C~200 ℃／60 S～120 S
　　加熱処理　　255 °C／30 S（260 °Cピーク、３回）
　　はんだごて：350℃　3.5s （1回）

　

　

　

　

　

　

　
