2025年11月5日

　

　

車載用高速差動インターフェース向け

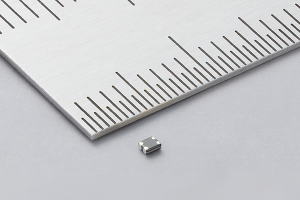

チップコモンモードチョークコイル1210サイズに高カットオフ品のラインアップを追加

　

　

　

　

株式会社村田製作所（以下、「当社」）は、自動車用の高速差動インターフェースLVDS※1・SerDes※2・USB･HDMIなどに適した1210サイズのノイズ対策部品チップコモンモードチョークコイル「DLM11C_HH2シリーズ（以下、当製品）」に高カットオフ※3品のラインナップを追加しました。当製品はすでに量産を開始しています。

　

※1　LVDS（Low Voltage Differential Signaling）：液晶パネル向けに使用されているインターフェース。
※2　SerDes（Serializer/Deserializer）：シリアルとパラレル信号を相互変換する回路。
※3　高カットオフ：高域ノイズを低減。

　

近年、自動車市場では、スマートフォンやPCを接続するインターフェースとしてUSB端子が車内の各座席に複数搭載されるようになり、さらに従来のUSB2.0からUSB3.2などGbps帯へのデータ転送の高速化が進んでいます。これらの差動インターフェースでは、コモンモードノイズの対策が重要であり、高速信号に対応した小型のコモンモードチョークコイルが必要とされています。
そこで当社は、独自の積層技術により、小型の1210サイズで7.5GHz以上の高域ノイズを低減できる当製品を開発しました。

　

　

特長

　

・安全規格Y2/X1 クラスの認定電圧　500Vac(r.m.s.)での認定を取得。

・一部の静電容量（332,682）を除き、従来の同容量品と比較して低背を実現。

・従来のKCAシリーズと比較し、より価格を抑えてご提供可能。

　

　

主な仕様

製品名	DLM11CB120HH2
コモンモードインピーダンス(at 100MHz)	12±5Ω
定格電流	100mA
使用温度範囲	‐55~＋125℃
その他	AEC-Q200※4に準拠

　

※4　AEC-Q200：AEC (Automotive Electronics Council、車載電子部品評議会)が策定している規格のひとつ。

　

　

製品サイト

　

製品詳細はDLM11C_HH2シリーズをご覧ください

　

　

関連サイト

　

　 信号ライン用セレクションチャート：自動車向けI/F毎の推奨コモンモードチョークコイルリスト

　

　

サンプルリクエスト

　

無償少量サンプルのお問い合わせはこちら

　

　

お問い合わせ

　

その他、当製品に関するお問い合わせはこちら。

　

　
