150°Cの高温環境と大電流15Aに対応した自動車向けコモンモードチョークコイルを商品化【村田製作所】

2025年5月29日

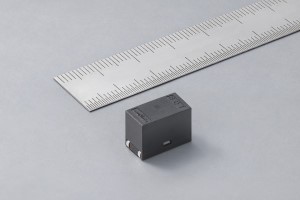

150°Cの高温環境と大電流15Aに対応した自動車向けコモンモードチョークコイルを商品化









株式会社村田製作所(以下、「当社」)は、車載機器の電源ラインにおけるノイズ対策に適したコモンモードチョークコイル「PLT10HHシリーズ」に、150°Cの高温環境でも使用可能なラインアップ(以下、「当製品」)を新たに追加しました。2025年6月から量産を開始します。

近年、自動車市場では自動運転技術の進展による車載機器の高機能化に伴い、電源ラインにおけるノイズ対策の重要性が増しています。そうしたなかで、150°Cの高温環境かつ大電流に対応したSMDタイプのコモンモードチョークコイルが必要とされています。
従来の当社PLT10HHシリーズは125°Cの環境下で1Aの電流しか流すことができませんでしたが、当製品は新たなフェライト材料を採用することで、150°Cの高温対応に加えて125°Cの環境下で最大約10倍の電流値(従来のPLT10HHシリーズとの比較)を実現しました。





主な仕様

品番 コモンモードインピーダンス Zc
(at10MHz)(Ω)Typ.
定格電圧
V(DC)
耐電圧
V(DC)
定格電流
(A)
直流電流
(Rdc)(mΩ)
絶縁抵抗
(IR)(MΩ以上)
インダクタンス
(L)(μH以上)
使用温度範囲 保存温度範囲
PLT10HH8016R0PN 800 100 250 6 8.0±0.5 10 10 -55°C~+150°C -55°C~+150°C
PLT10HH351100PN 350 100 250 10 3.6±0.5 10 4.5
PLT10HH900150PN 90 300 750 15 1.8±0.5 10 1.5

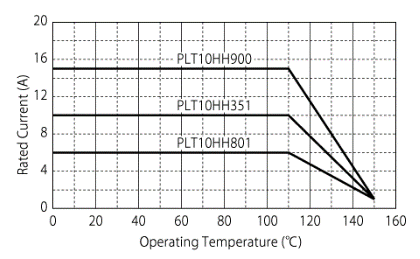

定格電流のディレーティング







製品情報



製品詳細はPLT10HHシリーズをご覧ください。
