取得したデータを10GbE Ethernet経由でデータレコーダーに転送し、ADAS（先進運転支援システム）およびAD（自動運転）分野向けの最新測定データブリッジ「MDILink」シリーズ販売開始【ポジティブワン】

2025年2月12日

取得したデータを10GbE Ethernet経由でデータレコーダーに転送し、
ADAS（先進運転支援システム）およびAD（自動運転）分野向けの
最新測定データブリッジ「MDILink」シリーズ販売開始

2025年2月12日 - 東京都渋谷区、ポジティブワン株式会社（ドイツ・デッゲンドルフに本社があるb-plus社日本総代理店）は、ADAS（先進運転支援システム）およびAD（自動運転）分野向けの最新測定データインターフェース「MDILink」シリーズの提案および販売をいたします。MDILinkは、各種センサーデータを効率的にデカップリングし、測定プラットフォームでの解析を容易にするSerDesデータコンバーターです。GMSL、FPD-Link、CSI-2といった標準インターフェースをサポートし、ASAM CMP（Capture Module Protocol）を統合することで、異なるソースの測定データを標準化し、容易にテスト環境に統合できるようになりました。

◆高信頼性のデータ取得

・センサーからの生データを忠実に取得し、同期されたクロックに基づいた正確なタイムスタンプを付与

・取得したデータを10GbE Ethernet経由でデータレコーダーに転送し、高速・高精度な解析を実現

・測定プラットフォームとの統合を考慮した設計により、ADAS/AD開発プロセスの効率化を支援

◆多様なセンサーシステムに対応

・GMSL、FPD-Link、CSI-2といった主要インターフェースを標準搭載

・カメラ、レーダー、LiDARなど、異なるセンサー技術のデータ統合が可能

・モジュラーコンセプトを採用し、特定のインターフェースやデータフォーマットに合わせたカスタマイ

◆2-in-1機能搭載

・TAPモードによる生データストリームの透過的デカップリング

・10GbE Ethernet変換機能により、取得データの即時転送を可能

・データ圧縮・変換・暗号化機能も搭載可能で、用途に応じた柔軟なカスタマイズが可能

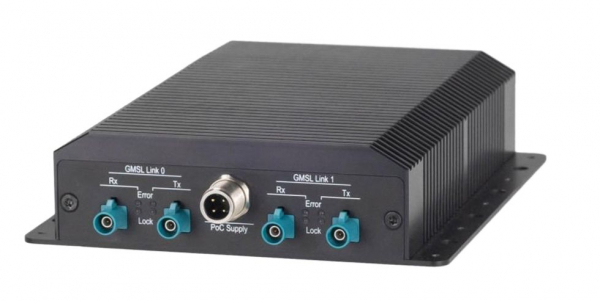

◆MDILink QX035 GMSL2 TAPの特長

・高信頼性のデータ取得とリアルタイム転送

・最大4.28 Gbit/sのデータ転送速度で各カメラの高解像度データをロスレス取得

・2x 10GbE Ethernet出力で大容量データを高速転送

・IEEE 1588 PTPおよびgPTPによる正確なタイム同期

・フル透過型TAPモード搭載により、データ解析時の完全なデカップリングを実現

・I2Cバックチャネル通信とログ記録機能

◆柔軟な設計と高度なカスタマイズ性

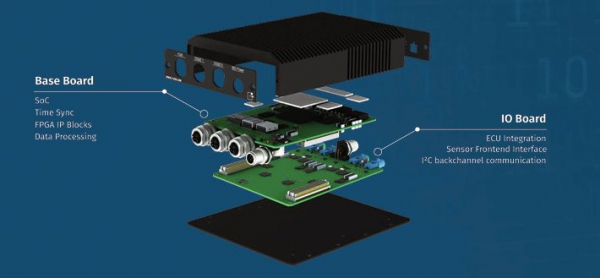

・FPGA SoCアーキテクチャを採用し、高速処理と拡張性を両立

・モジュール設計により、インターフェースのカスタマイズやデータフォーマット変換が可能

・ウェブインターフェースによる設定変更で、簡単なシステム構成が可能

・データ生成機能内蔵により、シミュレーション環境でのテストを容易

・GPIOフォワーディング機能を搭載し、ECUとの統合を強化

◆堅牢な設計と広範な環境対応

・動作温度範囲：-25°C～+70°C（非動作時：-40°C～+85°C）

・最大90％の相対湿度（結露なし）に対応

・堅牢なアルミニウムハウジング（159.7 mm × 140 mm × 38 mm）

・CE、RoHS、REACH認証取得済み

◆MDILink QX035 GMSL2 TAP導入のメリット

・ADAS/AD開発のための高精度データ収集を実現

・異なるシステム間のデータ互換性を確保し、テスト環境に統合しやすい設計

・柔軟なカスタマイズが可能で、用途に応じた最適なデータ変換を提供

・高耐久設計により、過酷な環境下でも安定した動作を保証

◆見積依頼

（1）本体：MDILink QX035 TAP（同軸版）
型番: POC-B21671-MDI-001-0003
説明: Measurement Data Interface（LVDS、SerDes）2x GMSL2 TAP coaxial Link to 2x 10GbE、電源・Ethernetケーブル含む
（1）MDILink QX035 TAP（シールドツイストペア版）
型番: POC-B21671-MDI-001-0007
説明: Measurement Data Interface（LVDS、SerDes）2x GMSL2 TAP shielded twisted pair Link to 2x 10GbE、電源・Ethernetケーブル含む

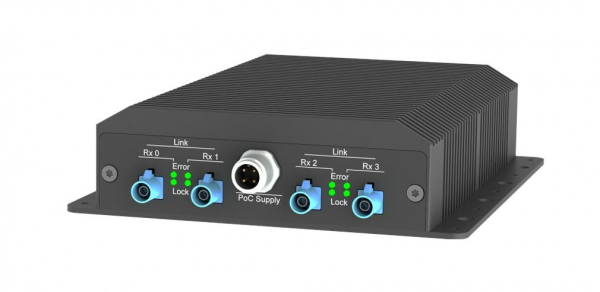

◆MDILink QX035 GMSL2 4EPの特長

・高信頼性のデータ取得とリアルタイム転送

・4チャンネルGMSL2入力（MAX9295Aデシリアライザー搭載）

・IEEE 1588 PTPおよびgPTPによる正確なタイム同期

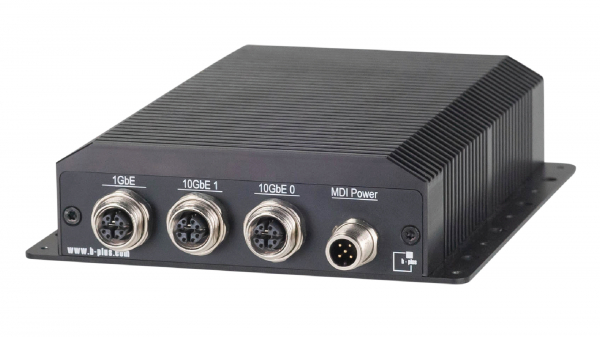

・2x 10GbE Ethernet出力（M12コネクター）で大容量データを高速転送

・I2Cバックチャネル通信とログ記録機能

・MIPI CSI2内部接続での4チャンネルデータ処理対応

◆柔軟な設計と高度なカスタマイズ性

・FPGA SoCアーキテクチャを採用し、高速処理と拡張性を両立。

・モジュール設計により、インターフェースのカスタマイズやデータフォーマット変換が可能

・ウェブインターフェースによる設定変更で、簡単なシステム構成が可能

・高帯域幅データスループットに最適化され、大規模データ解析に適応

◆堅牢な設計と広範な環境対応

・動作温度範囲：-25°C～+70°C（非動作時：-40°C～+85°C）

・最大90％の相対湿度（結露なし）に対応

・堅牢なアルミニウムハウジング（159.7 mm × 140 mm × 38 mm）

・CE、RoHS、REACH認証取得済み

◆MDILink QX035 GMSL2 4EP導入のメリット

・ADAS/AD開発のための高精度データ収集を実現

・異なるシステム間のデータ互換性を確保し、テスト環境に統合しやすい設計

・柔軟なカスタマイズが可能で、用途に応じた最適なデータ変換を提供

・高耐久設計により、過酷な環境下でも安定した動作を保証

◆見積依頼
（1）製品名: MDILink QX035
型番: POC-B21671-MDI-001-0006
説明: Measurement Data Interface（LVDS、SerDes）4x GMSL2 to 2x 10GbE、電源・Ethernetケーブル含む
（2）アクセサリー１
名称: ネットワークケーブル M12
型番: POC-2001931
説明: M12-X 8ピンオスプラグからRJ45（2m）
（2）アクセサリー２
名称: 電源ケーブル
型番: POC-2001932

◆MDILink QX035 GMSL2 TAPとMDILink QX035 GMSL2 4EPの違いと特長

MDILink QX035 GMSL2 TAP（透過型TAPモード対応）

・主な用途: テスト環境において、センサーデータの完全な透過型デカップリングを実現し、ECUや他のシステムへの影響を排除

・インターフェース: 2x GMSL2 RX（MAX9295A）、2x GMSL2 TX（MAX9296A）

・TAPモード: フル透過型TAPモード搭載により、ロスレスでデータを取得

・転送速度: 各カメラ最大4.28 Gbit/sのデータ処理が可能

・通信: IEEE 1588 PTPおよびgPTPによる正確なタイム同期

・接続: Coaxial（Fakra）およびShielded Twisted Pair（H-MTD）バージョンが利用可能

・機能: データ生成機能内蔵、GPIOフォワーディング対応。

MDILink QX035 GMSL2 4EP（高チャンネル入力対応）

主な用途: 多数のセンサーからのデータを一括取得し、解析やAI処理のためのデータストレージに適用

・インターフェース: 4x GMSL2 RX（MAX9295A）

・出力: 2x 10GbE Ethernetダウンストリーム（M12コネクタ）

・通信: IEEE 1588 PTPおよびgPTPによる正確なタイム同期

・機能: I2Cバックチャネル通信とログ記録機能搭載

・設計: FPGA SoCアーキテクチャ採用で、高速処理と拡張性を両立

共通仕様と特徴

・FPGA SoCアーキテクチャ採用: 柔軟なデータ処理能力と拡張性を提供

・IEEE 1588 PTP / gPTP対応: 高精度なタイムスタンプを付与し、センサー同期を確保

・堅牢な設計: -25°C～+70°Cの広範な動作温度、IP保護設計

・10GbE Ethernetダウンストリーム: 高速データ転送が可能

・ウェブインターフェース管理: 設定や構成変更が容易
